接地电阻在线检测系统可实时监测储罐接地引下线与接地网的连接情况以及储罐泄放雷电流的接地网对大地的接地电阻值，阻值超标可报警，并通过历史数据分析、预测接地电阻的性能参数变化、腐蚀情况，给出维护建议。系统包含引下线金属回路电阻数据采集器和大地网接地电阻数据采集器两个产品，配合主控制器和上位机平台构成一套完整的接地电阻智能在线监测系统。
■ 引下线金属回路电阻数据采集器
引下线连接罐壁和接地网，是罐壁上雷电流向接地网泄放的“桥梁”，引下线金属回路电阻数据采集器安装于储罐接地引下线上，监测引下线与储罐及引下线与地面以下接地主干线的连接情况，保障泄流通道的畅通。
 |  |
| 非防爆型 | 防爆型 |
▲ 引下线金属回路电阻数据采集器安装图
技术参数
● 壳体材质：压铸铝合金
● 防爆等级：Ex db [iaGa] IIC T6Gb
● 耐受冲击放电电流能力：大于100KA（10/350uS波形）
● 通讯模式：RS-485，Moudus协议
● 防护等级：IP66
● 量程及精度：0~100Ω，±1mΩ

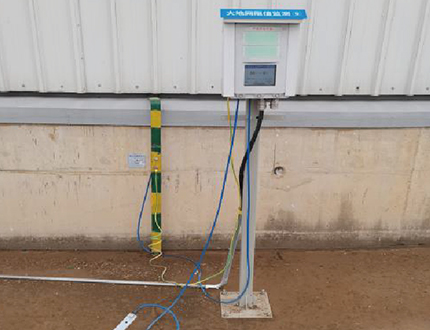

■ 大地网接地电阻数据采集器
储罐的接地网亦称接地装置，雷电流通过接地网泄放到大地中去，其对地阻值是衡量储罐接地良好的标准。大地网数据采集器能实时监测接地网与大地间电阻值，其由主控制器、永久性辅助极组成。采用等离子接地体构建永久性辅助极，采用高频率脉冲电流测量地网冲击阻抗值，其检测精度和安装施工难度均优于三极法。
技术参数
● 供电电压：DC24V
● 量程：0--100Ω
● 测量脉冲频率：1500Hz
● 电流：3mA
● 辅助体：紫铜等离子接地体
■ 主控单元
主控单元是接地电阻在线监测系统中的控制设备，用于收集各个子控单元（引线下回路电阻数据采集器及大地网阻值数据采集器）所测得的阻值，是现场设备与上位机系统的中间设备，具有数据显示、阻值超标报警、参数设置、为子控供电等功能。
技术参数
● 防爆等级：Ex db llB T6 Gb
● 工作电压及输出：AC220V输入 DC24V输出
● 通讯模式：RS-485
● 显示模式：液晶显示
● 报警方式：声光报警
● 可负载数量：≤40台子控设备
● 防护等级：IP65
● 通讯距离：RS485模式≤1KM ，可拓展光纤通讯，通讯距离达10KM
● 接地电阻报警值：可调节，出厂默认4Ω
▼ 接地电阻在线监测系统应用成果案例
 |  |  | ||
01. 在某石化安装接地电阻在线监测系统过程中，其储罐上的“假”引下线被我公司设备识别出来，成功发现其防雷隐患。 | 02. 某商储库在库区场地平整作业中，多根接地引下线与接地主干线的连接被挖掘机扯断，我公司设备共发现11处引下线断裂点。 | 03. 某石化变电所接地引下线断接卡处腐蚀，接触阻值严重超标。 |

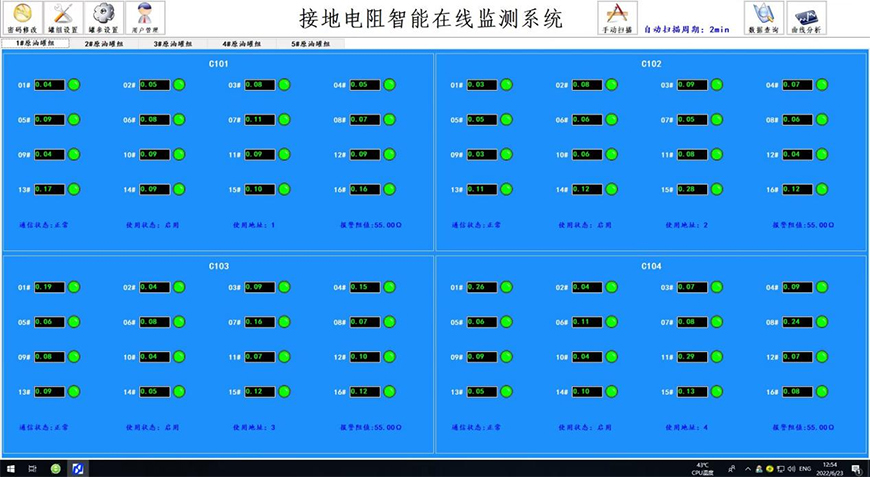

▲ 接地电阻监测系统上位机显示界面
